高压静止无功发生器L-HTS/HSVG

L-HTS/HSVG静止无功发生器(SVG)是目前解决配电网尤其是快速变化的电网无功补偿问题的理想技术手段。普遍应用额定工作电压为 6kV / 10kV /27.5kV/35kV的变电站、新能源发电、电气化铁路冶金、矿山等领域，为电网或用电负荷提供快速的动态无功补偿和谐波抑制。产品选用IGBT作为核心元件，以瞬时无功理论为基础，集电力电子技术、微机控制技术、光电触发技术于一体,是目前较为先进的高压动态无功补偿装置。

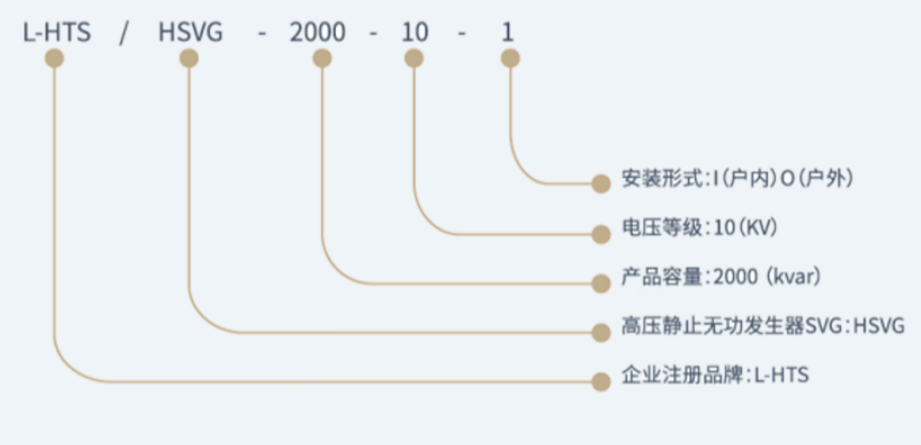

S-DESS/UKLON50产品描述

产品描述

高压静止无功发生器L-HTS/HSVG

产品特点

静谧型产品特点

高压静止无功发生器L-HTS/HSVG产品特点

综合治理能力强:

基波无功补偿

低次谐波抑制

不平衡补偿功能

高压静止无功发生器L-HTS/HSVG产品特点

动态响应速度快

动态响应速度快

具有对快速的冲击

负荷补偿作用和对闪变抑制的效果

高压静止无功发生器L-HTS/HSVG产品特点

运行效率高

优化的控制算法

装置的损耗降低

装置效率高

高压静止无功发生器L-HTS/HSVG产品特点

使用方便

户内柜式、户外箱式

两种安装方式，便于维护，

满足配电网灵活多变的安装需求。

产品特点

静谧型产品特点

高压静止无功发生器L-HTS/HSVG产品特点

综合治理能力强

基波无功补偿

低次谐波抑制

不平衡补偿功能

高压静止无功发生器L-HTS/HSVG产品特点

动态响应速度快

动态响应速度快

具有对快速的冲击

负荷补偿作用和对闪变抑制的效果

高压静止无功发生器L-HTS/HSVG产品特点

运行效率高

优化的控制算法

装置的损耗降低

装置效率高

高压静止无功发生器L-HTS/HSVG产品特点

使用方便

户内柜式、户外箱式

两种安装方式，便于维护，

满足配电网灵活多变的安装需求。

产品参数

精密型产品参数

额定工作电压	6kV/10kV/27.5kV/35kV
单台容量	士1Mvar~土50Mvar
无功补偿效果	补偿后系统功率因数>0.95
稳态控制精度	装置实际输出的无功于设定值之间偏差不超过士2.5%
响应时间	阶跃响应时间不超过4ms
过载能力	1.05倍过载连续运行10min, 1.1倍过载连续运行3min,1.15倍过载连续运行1min
保护功能	电网过压保护,输出速断保护,输出过流保护,过温保护,光纤通讯中断保护,IGBT驱动保护,直流过压保护
通讯接口	支持RS232/RS485(其他通讯方式可定制)
安装方式	户内柜式,户外箱式
散热方式	风冷或水冷可供选择
环境温度	-15°C~+45°C
相对湿度	<95%(无凝露)
海拔高度	≤1000m(超过需定制)

产品参数

精密型产品参数

额定工作电压	6kV/10kV/27.5kV/35kV
单台容量	士1Mvar~土50Mvar
无功补偿效果	补偿后系统功率因数>0.95
响应时间	阶跃响应时间不超过4ms
过载能力	1.05倍过载连续运行10min,1.1倍过载连续运行3min,1.15倍过载连续运行1min
保护功能	电网过压保护,输出速断保护,输出过流保护,过温保护,光纤通讯中断保护,IGBT驱动保护,直流过压保护
通讯接口	支持RS232/RS485(其他通讯方式可定制)
安装方式	户内柜式,户外箱式
散热方式	风冷或水冷可供选择
环境温度	-15°C~+45°C
相对湿度	<95%(无凝露)
海拔高度	≤1000m(超过需定制)
