静谧型产品描述

  静止无功发生器L-HTS800S


静止无功发生器SVG是一款具有响应速度快，补偿性能优越的无功补偿设备。装置相比较传统的无功补偿产品具有高可靠性、补偿容量大、操作方法及结构简单和高性价比等优势。主要部件采用模块化设计、便于安装、调试、维护,通电后设备自检及投入运行，无需人工值守


静止无功发生器L-HTS800S产品描述

静谧型产品描述

静止无功发生器L-HTS800S

静止无功发生器SVG是一款具有响应速度快，补偿性能优越的无功补偿设备。装置相比较传统的无功补偿产品具有高可靠性、补偿容量大、操作方法及结构简单和高性价比等优势。主要部件采用模块化设计、便于安装、调试、维护,通电后设备自检及投入运行，无需人工值守





静止无功发生器L-HTS800S产品描述

产品特点

静谧型产品特点




静止无功发生器L-HTS800S产品特点


独立风道


静止无功发生器L-HTS800S产品特点


瞬时响应

静止无功发生器L-HTS800S产品特点


直流侧供电

静止无功发生器L-HTS800S产品特点


便于组网检测，实现

网络运维

静止无功发生器L-HTS800S产品特点


柔性投切,实现无级补偿


产品特点

静谧型产品特点


静止无功发生器L-HTS800S产品特点


独立风道



静止无功发生器L-HTS800S产品特点


瞬时响应


静止无功发生器L-HTS800S产品特点


直流侧供电


静止无功发生器L-HTS800S产品特点


便于组网检测，实现网络运维



静止无功发生器L-HTS800S产品特点


柔性投切,实现无级补偿


静止无功发生器L-HTS800S产品特点

产品参数

精密型产品参数



类别

性能

参数

电气参数

接线方式

         三相三线、三相四线

工作电压

         220V~380V +10%/-15%

工作频率

         50/60Hz,土5%
额定功率

30kvar

50kvar75kvar100kvar
技术特点

散热控制

         自适应风速调节

CT规格

         1A/5A

CT位置

         电网侧或负载侧

电容投切控制

         可设置电容共补、分补投切控制

温度保护

         过温自动限容

保护方式

         开机自检、过欠压、缺相、短路、过流、过载、过温保护


功率因数校正

         可设定目标功率因数(-1~1)

输出全响应时间

         1个周波(谐波补偿)     1/4个周波(基波补偿)


产品参数

精密型产品参数


类别

性能

参数

电气参数

接线方式

三相三线、三相四线

工作电压

220V~380V +10%/-15%

工作频率

50/60Hz,土5%
额定功率

30kvar

≥50kvar75kvar100kvar
技术特点

散热控制

自适应风速调节

CT规格

1A/5A

CT位置

电网侧或负载侧

电容投切控制

可设置电容共补、分补投切控制

温度保护

过温自动限容

保护方式

开机自检、过欠压、缺相、短路、过流、过载、过温保护


功率因数校正

可设定目标功率因数(-1~1)

输出全响应时间

1个周波(谐波补偿)     1/4个周波(基波补偿)


静止无功发生器L-HTS800S产品参数


静止无功发生器L-HTS800S产品优势(空)

产品型号说明

零线过流的分析及危害表现



静止无功发生器L-HTS800S选型指南

产品型号说明

零线过流的分析及危害表现

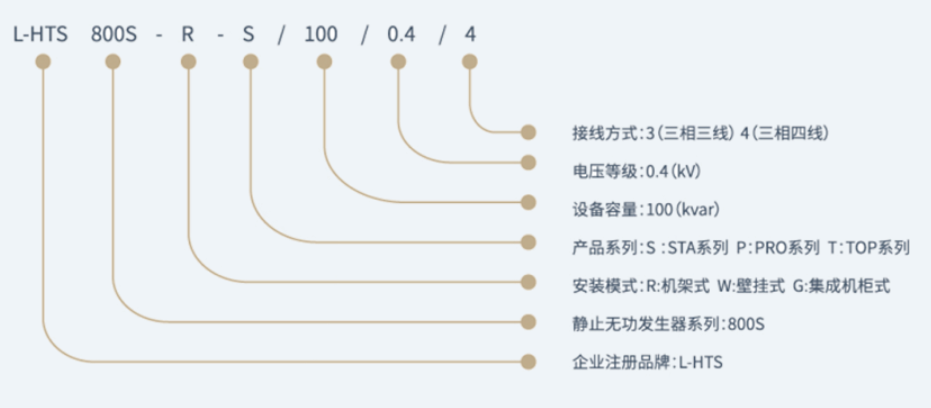

静止无功发生器L-HTS800S产品型号说明

静止无功发生器L-HTS800S产品型号说明

选型指南

静止无功发生器L-HTS800S

▌  接线方式:三相三线/三相四线

▌  电压等级:0.4(kv)

▌  设备容量:30kvar，50kvar，100kvar

▌  安装模式:机架式/壁挂式/集成机柜式


静止无功发生器L-HTS800S
