变频器输入/输出电抗器ULHB-IN

黎德电气输入输出系列电抗器，采用优质砂钢片和优质铜线经先进的工艺精制而成，具有体积小、温升低、低噪音等特点。

产品介绍

变频器在使用过程中，经常受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器的性能和使用寿命,所以要在其前面加装输入电抗器，用以抑制浪涌电流和浪涌电压，延长其使用寿命，防止谐波干扰，同时由于变频器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和波形畸变，会影响设备正常使用，为此，需在输出端加装一个输出电抗器，用于滤除谐波电压和谐波电流，改善电网质量

应用方案

变频器三相输入交流电抗器

输入电抗器连接在电源和变频器之间,它能限制电网电压突变和操作电压引起的电流冲击,有效的保护变频器并能够改善变频器的功率因数,抑制变频器输入电网的诺波电流。变频器输入电抗器典型应用方案如下图所示

变频器三相输出交流电抗器

变频器三相输出交流电抗器,安装于变频器的电源输出线与电机之间,用以钝化变频器输出电压(开关频率)的陡度,减少逆变器中功率元件的扰动和冲击,且在负载合闸瞬间能有效抑制回路涌流,保护回路中的变频器装置及其它元件免受过电流冲击。变频器输出电抗器典型应用方案如下图所示

输出电抗器在实际应用中的作用体现在:

有效降低1GBT输出的高dV/dt,延长电机寿命;抑制变频器输出谐波干扰:补偿长线分补电容的影响,延长传输离(最大允许电动机电缴长度主要取决于传动装置的开关频率和输出电容);减小变频器噪声

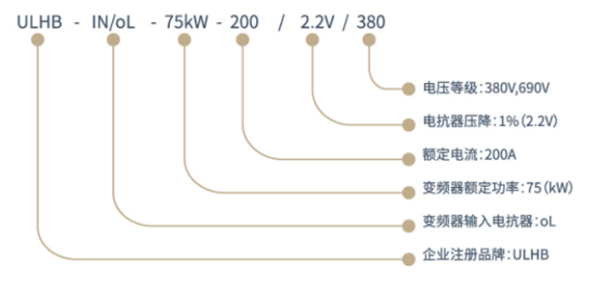

产品选型图

变频器三相输入交流电抗器产品选型说明

变频器三相输出交流电抗器产品选型说明
